#1 2026-02-09 12:57:22

Hadji
Новичок

Vaillant t 6 HR Solide собрать стенд.

https://elation.kiev.ua/components/com_agora/img/members/16155/photo-2026-02-09-11-48-41.jpg

https://elation.kiev.ua/components/com_agora/img/members/16155/photo-2026-02-09-11-48-31.jpg

https://elation.kiev.ua/components/com_agora/img/members/16155/photo-2026-02-09-11-48-13.jpg

Здравствуйте дорогие форумчани  как можно симитироват горение пламя на котле вайлант 7.

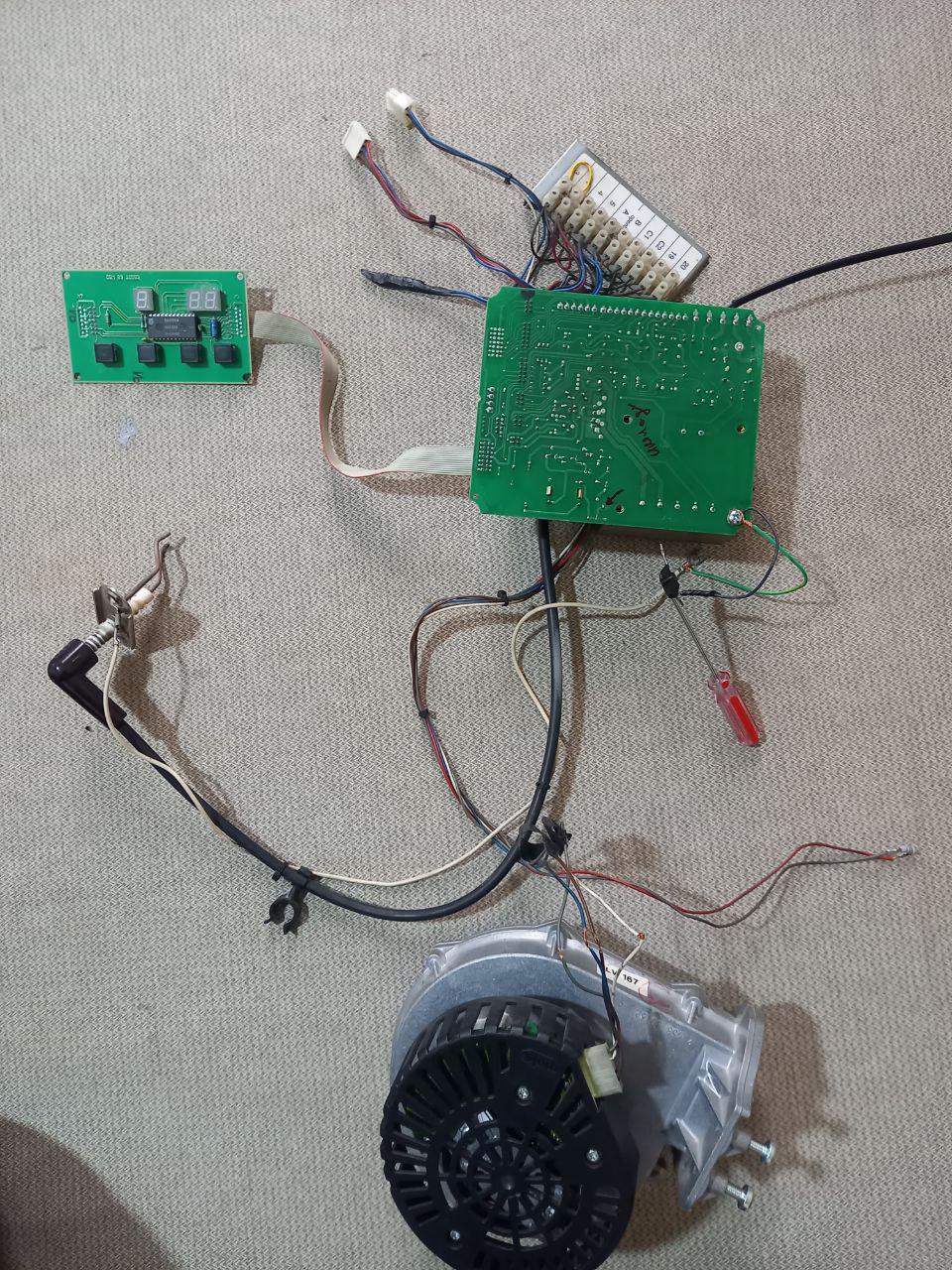

Короче хочу, собрат стенд для проверки плати на столе.
Собрал но в моем случае доходит до 3-й позиции,то есть 3 раза искра и уходит в защиту.
Это и правильно не могу симулировать наличии пламени.

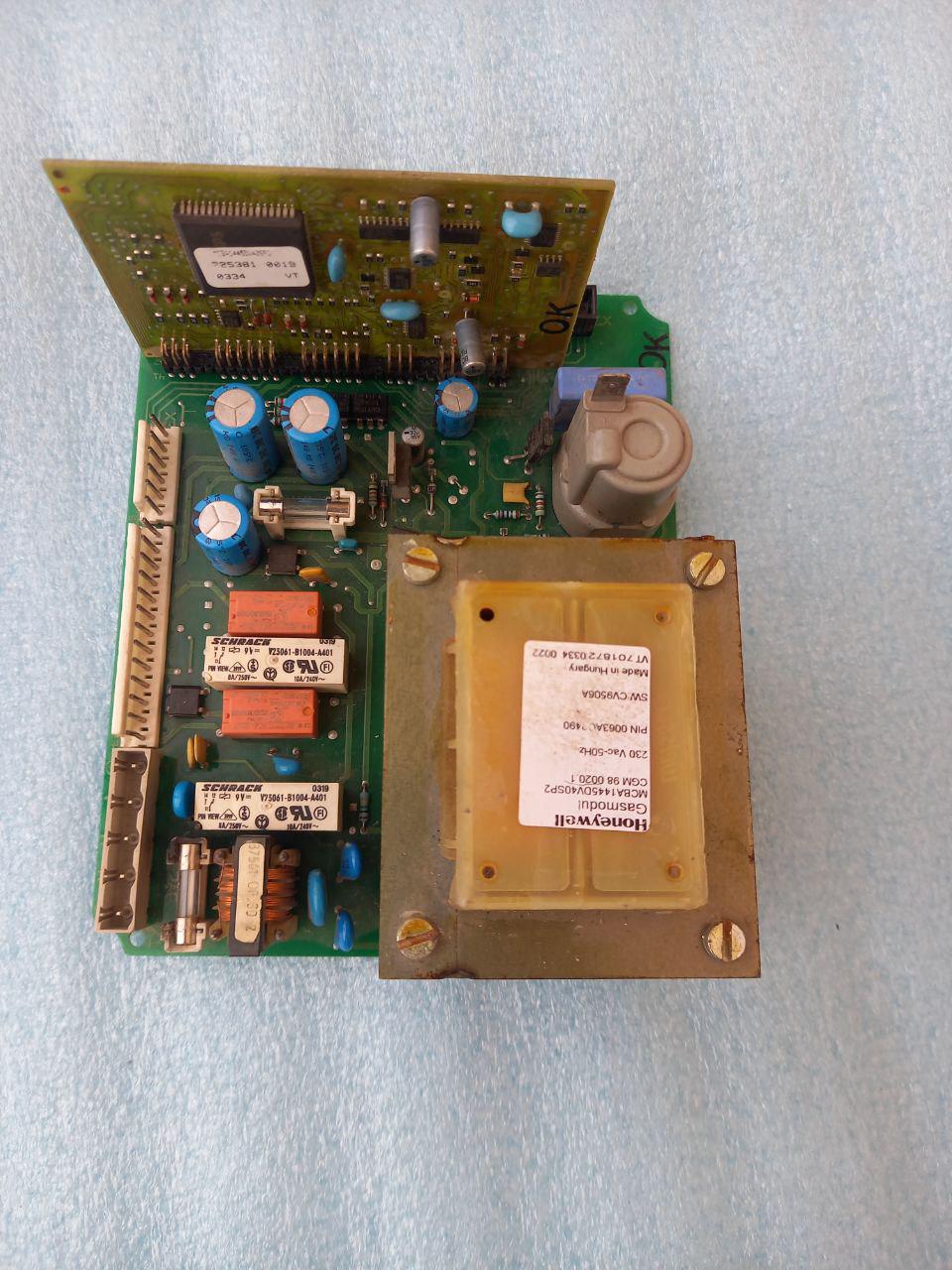

Короче там есть катушка высоковольтная, тут одна обмотка соединена к свече, а другой конец к плате.
Вот к этой точке где соединение к плате я подцеплял  диод и резистор 100к  в  корпус момент искрообразование.

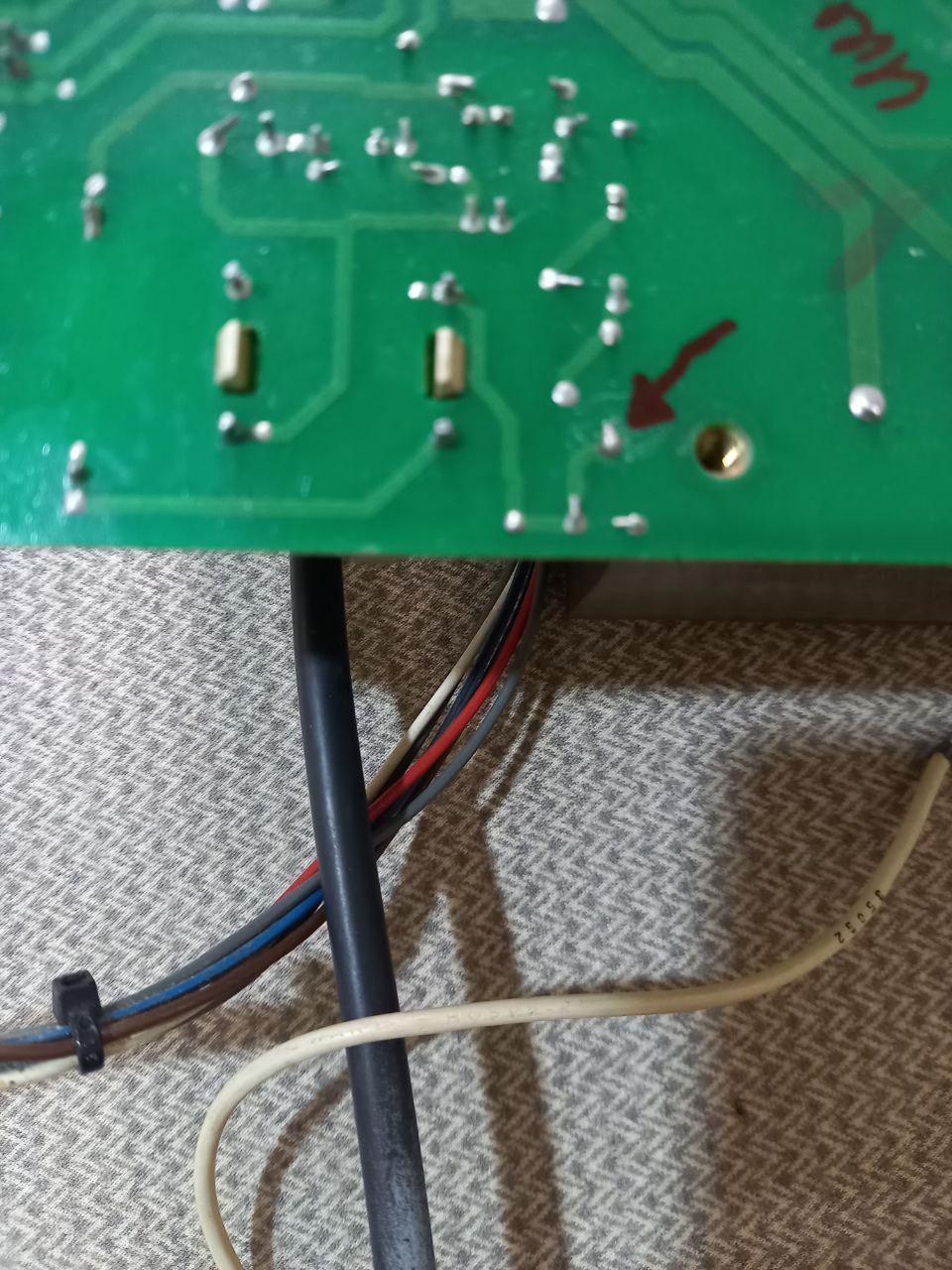

Это точка намечено на рисунке.Полярност диода менял но ни как не могу добиться резултата.
Заранее всем спасибо.
Простите за ошибки в тексте не родной язик.Что то не получается грузит фотки. По ходу стараюс вложит сюда фотки.



Последнее редактирование Hadji (2026-02-09 13:07:52)



#2 2026-02-10 00:08:03

Анатолий
Administrator

Re: Vaillant t 6 HR Solide собрать стенд.

Не знаю особенности вашей платы - если один электрод идет на свечу и он же на ионизацию - проверять нужно на варисторе - с одной стороны заземление, с другой сигнал от ионизации
